模具钢 738 产品详情
一、产品概述
738 是高品质预硬塑胶模具钢，对应德标1.2312，在传统塑胶模具钢基础上优化改良，采用精炼调质工艺出厂预硬。该钢硬度均匀、韧性优良，兼具良好抛光性、蚀纹性与焊接性能，加工变形极小，综合性能稳定，性价比突出，广泛应用于中大型塑胶模具、外观件模具及各类模具配件。
二、核心参数
1. 化学成分（质量分数，%）
| 元素 | C | Si | Mn | Cr | Mo | P | S |
|---|---|---|---|---|---|---|---|
| 标准范围 | 0.32~0.40 | 0.30~0.50 | 1.00~1.60 | 1.50~1.90 | 0.20~0.35 | ≤0.025 | ≤0.010 |
| 作用 | 保障基体硬度与结构强度 | 细化晶粒，提升组织稳定性 | 改善淬透性，保证大截面硬度均匀 | 提升耐磨性、抛光性与耐蚀能力 | 增强回火稳定性，减少加工变形 | 严控有害杂质，降低开裂风险 | 低硫设计，提升抛光与晒纹品质 |
2. 力学性能（预硬态，典型值）
硬度：退火态 ≤225 HBW；出厂预硬态 HRC 29~33
抗拉强度：室温 960~1060 MPa
屈服强度：室温 820~920 MPa
冲击韧性：室温 ≥52 J/cm²，韧性均衡，抗崩裂能力强
抛光性能：可抛至高光面，晒纹、蚀花效果均匀细腻
3. 热物理性能
密度：7.85 g/cm³
热导率（20℃）：35.2 W/(m·K)
线膨胀系数（20~100℃）：11.1×10⁻⁶ /℃
淬透性：淬透性优秀，大尺寸模块内外硬度基本一致
三、产品特性
预硬调质出厂：无需额外淬火，可直接切削加工，缩短模具制作周期，降低加工成本。
切削性能优良：硬度适中，切削阻力小，刀具损耗低，精加工表面质量好。
综合韧性出色：抗冲击、抗崩角性能佳，适配结构复杂、型腔多变的模具。
焊补修复性好：焊接后不易产生裂纹与气孔，修模便捷，长期维护成本低。
外观处理能力强：抛光、晒纹、蚀花效果稳定均匀，满足多数外观件生产要求。
尺寸稳定性高：加工及使用过程变形量微小，模具精度持久稳定。
四、推荐热处理工艺
1. 退火（软化处理）
加热：780~820℃，保温2~3小时
冷却：随炉缓冷至500℃以下出炉空冷
退火硬度：≤225 HBW
2. 淬火（二次强化处理）
预热：650~700℃充分预热
加热：860~900℃，保温至组织充分转变
冷却：油冷或气淬
淬火硬度：HRC 49~53
3. 回火（稳定组织与尺寸）
温度：510~570℃，保温2~3小时
次数：1~2次回火
最终硬度：HRC 29~39，可根据工况灵活调整
五、典型应用领域
中大型塑胶模具：家电外壳、汽车配件、日用品注塑模具
外观件模具：普通高光件、蚀花纹理类塑胶产品模具
模具标准件：模架、大型镶件、滑块、行位等配套零件
吹塑、挤出模具：塑料吹塑成型、型材挤出模具
通用工装治具、常规耐磨机械零部件
六、规格与供货状态

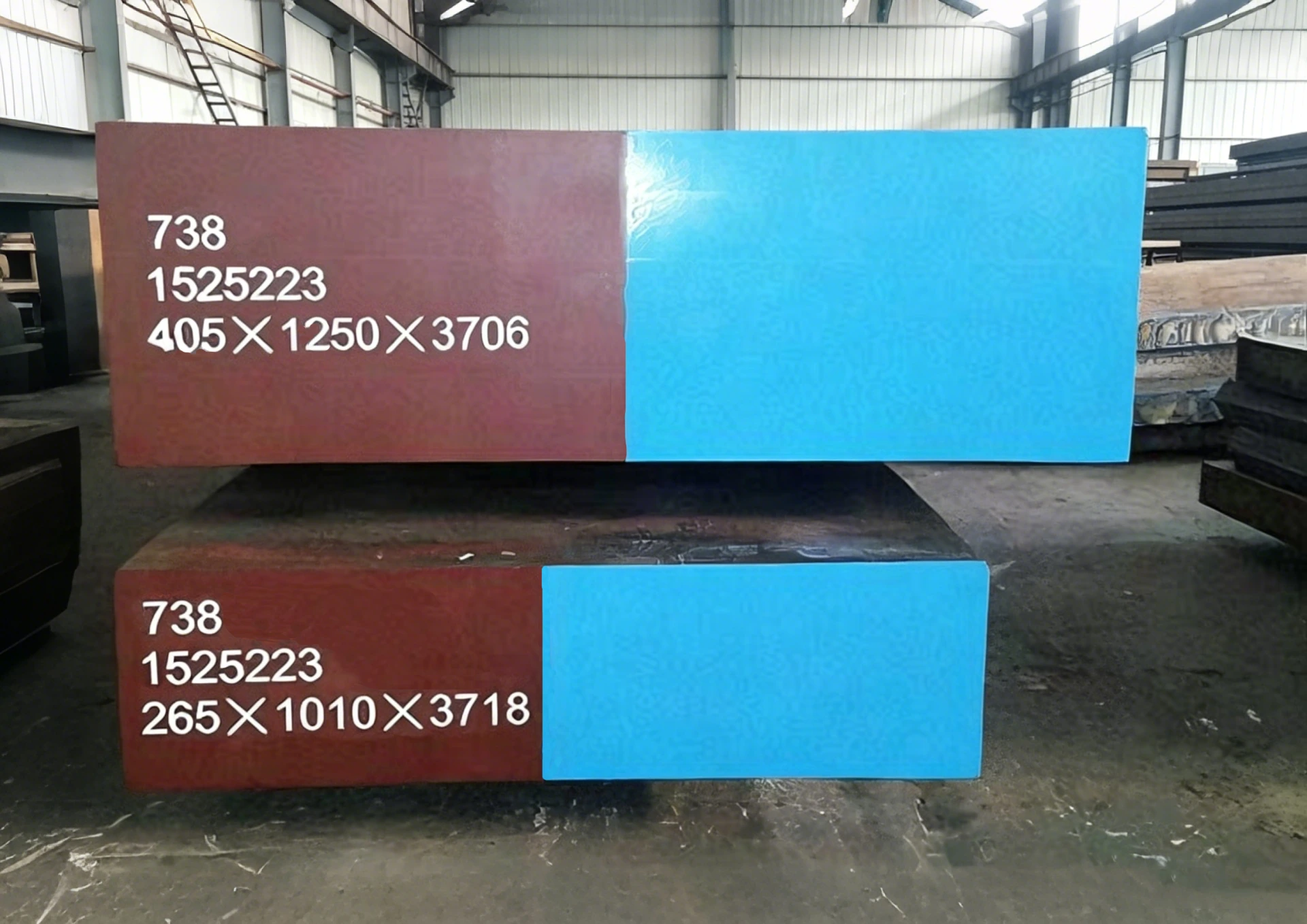

规格：圆钢 Φ20~Φ500mm；板材厚度10~400mm；扁钢、锻件、大型模块，支持定制切割、精铣精磨
供货状态：预硬态 HRC29~33、退火黑皮、剥皮、磨光、精板
七、质量保证
严格执行行业通用标准生产，材质成分均匀，整体性能稳定可靠
每批次提供化学成分报告、硬度检测报告、超声波探伤报告
精炼工艺打造，杂质含量低，组织致密，有效延长模具使用寿命
